منتجات

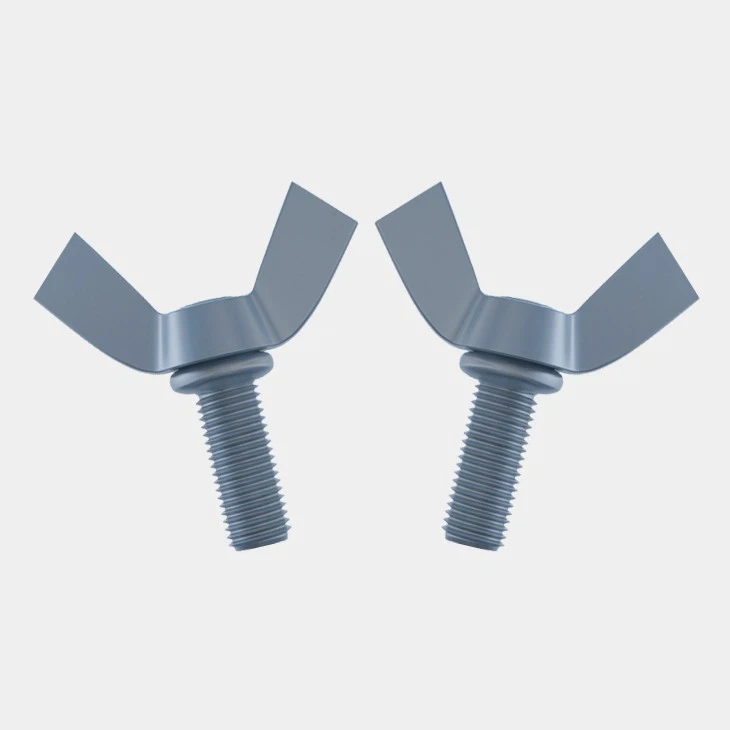

مجنح بولت

اساسي: ANSI / ASME B 18.17.1
نوع الموضوع: UNC Thread
السلعة: الترباس المجنح
المسمى أيضًا: مسامير جناح الفراشة
المواد: الكربون الصلب
القطر: 4 # ثقيل ، 6 # خفيف ، 6 # ثقيل ، 8 # خفيف ، 8 # ثقيل ، 10 # خفيف ، 10 # ثقيل ، 12 # خفيف ، 12 # ثقيل ، 1/4 خفيف ، 1/4 عادي ، 1 / 4 ثقيل ، 5/16 خفيف ، 5/16 عادي ، 5/16 ثقيل ، 3/8 خفيف ، 3/8 عادي ، 3/8 ثقيل ، 7/16 خفيف ، 7/16 ثقيل ، 1/2 خفيف ، 1 / 2 ثقيل ، 5/8 ثقيل
النهاية: عادي ، أكسيد أسود ، مطلي بالزنك ، مجلفن بالغمس الساخن ، أكسدة ، داكروميت ، فوسفات ، طلاء كادميوم ، مطلي بالنيكل
شكل الجناح: ذو حواف
المعيار البديل: ANSI / ASME B 18.17 ، JIS B 1184
موك: 1000 كلغ
المهلة الزمنية: 30 إلى 60 يومًا

إرسال التحقيق

مقدمة المنتج

Winged Bolt-AYA

كمورد عالمي لحلول التثبيت المخصصة ، فإن عملية خدمة AYA قريبة أيضًا من العملاء مثل منتجات AYA. بدءًا من وصف الاحتياجات إلى متابعة الخدمات ، ستعمل AYA على الفور ولا تدخر جهدًا لمساعدة العملاء في حل أي مشاكل ربط قد تنشأ ، للقضاء على قلق العملاء.

وصف المنتج

اسم المنتج	مجنح بولت
تمت تسميته أيضًا	مسامير جناح الفراشة
مواد	الكربون الصلب
اساسي	ANSI / ASME B 18.17.31
قطر الدائرة	4 # ثقيل ، 6 # خفيف ، 6 # ثقيل ، 8 # خفيف ، 8 # ثقيل ، 10 # خفيف ، 10 # ثقيل ، 12 # خفيف ، 12 # ثقيل ، 1/4 خفيف ، 1/4 عادي ، 1/4 ثقيل ، 5/16 خفيف ، 5/16 عادي ، 5/16 ثقيل ، 3/8 خفيف ، 3/8 عادي ، 3/8 ثقيل ، 7/16 خفيف ، 7/16 ثقيل ، 1/2 خفيف ، 1/2 ثقيل ، 5/8 ثقيل
إنهاء	عادي ، أكسيد أسود ، مطلي بالزنك ، مجلفن بالغمس الساخن ، أكسدة ، داكروميت ، فوسفات ، طلاء كادميوم ، مطلي بالنيكل
نوع موضوع	موضوع UNC
شكل الجناح	شحذ
المعيار البديل	ANSI / ASME B 18.17 ، JIS B 1184

جدول الأبعاد

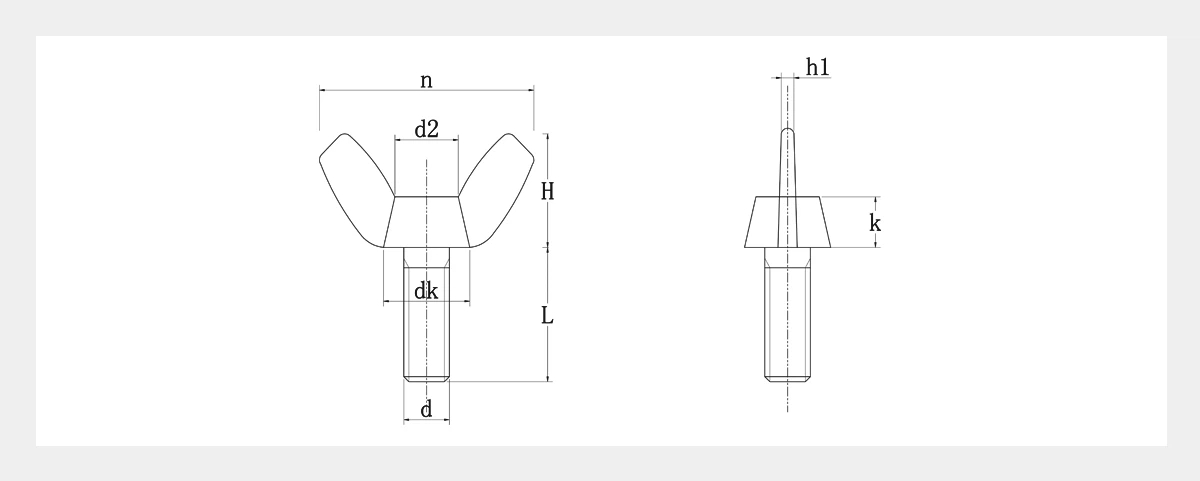

Winged Bolt-2D

حجم الخيط d		4#	6#	6#	8#	8#	10#	10#	12#	12#	1/4	1/4	1/4
حجم الخيط d		ثقيل	خفيفة	ثقيل	خفيفة	ثقيل	خفيفة	ثقيل	خفيفة	ثقيل	خفيفة	عادي	ثقيل
d		0.1120	0.1380	0.1380	0.1640	0.1640	0.1900	0.1900	0.2160	0.2160	0.2500	0.2500	0.2500
ص		40	32	32	32	32	24 & 32	24 & 32	24	24	20	20	20
s	الأعلى	0.72	0.72	0.91	0.91	1.10	0.91	1.10	1.10	1.25	1.10	1.25	1.44
s	دقيقة	0.59	0.59	0.78	0.78	0.97	0.78	0.97	0.97	1.12	0.97	1.12	1.31
H	الأعلى	0.41	0.41	0.47	0.47	0.57	0.47	0.57	0.57	0.66	0.57	0.66	0.79
H	دقيقة	0.28	0.28	0.34	0.34	0.43	0.34	0.43	0.43	0.53	0.43	0.53	0.65
h	الأعلى	0.11	0.11	0.14	0.14	0.18	0.14	0.18	0.18	0.21	0.18	0.21	0.24
h	دقيقة	0.07	0.07	0.10	0.10	0.14	0.10	0.14	0.14	0.17	0.14	0.17	0.20
d_k	الأعلى	0.33	0.33	0.43	0.43	0.50	0.43	0.50	0.50	0.58	0.50	0.58	0.70
d_k	دقيقة	0.29	0.29	0.39	0.39	0.45	0.39	0.45	0.45	0.51	0.45	0.51	0.64
k	الأعلى	0.14	0.14	0.18	0.18	0.22	0.18	0.22	0.22	0.25	0.22	0.25	0.30
k	دقيقة	0.10	0.10	0.14	0.14	0.17	0.14	0.17	0.17	0.20	0.17	0.20	0.26
L	الأعلى	0.75	0.75	0.75	0.75	0.75	1.00	1.00	1.00	1.00	1.50	1.50	1.50
L	دقيقة	0.25	0.25	0.25	0.38	0.38	0.38	0.38	0.38	0.38	0.50	0.50	0.50

حجم الخيط d		5/16	5/16	5/16	3/8	3/8	3/8	7/16	7/16	1/2	1/2	5/8
حجم الخيط d		خفيفة	عادي	ثقيل	خفيفة	عادي	ثقيل	خفيفة	ثقيل	خفيفة	ثقيل	ثقيل
d		0.3125	0.3125	0.3125	0.3750	0.3750	0.3750	0.4375	0.4375	0.5000	0.5000	0.6250
ص		18	18	18	16	16	16	14	14	13	13	11
s	الأعلى	1.25	1.44	1.94	1.44	1.94	2.76	1.94	2.76	1.94	2.76	2.76
s	دقيقة	1.12	1.31	1.81	1.31	1.81	2.62	1.81	2.62	1.81	2.62	2.62
H	الأعلى	0.66	0.79	1.00	0.79	1.00	1.44	1.00	1.44	1.00	1.44	1.44
H	دقيقة	0.53	0.65	0.87	0.65	0.87	1.31	0.87	1.31	0.87	1.31	1.31
h	الأعلى	0.21	0.24	0.33	0.24	0.33	0.40	0.33	0.40	0.33	0.40	0.40
h	دقيقة	0.17	0.20	0.26	0.20	0.26	0.34	0.26	0.34	0.26	0.34	0.34
d_k	الأعلى	0.58	0.70	0.93	0.70	0.93	1.19	0.93	1.19	0.93	1.19	1.19
d_k	دقيقة	0.51	0.64	0.86	0.64	0.86	1.13	0.86	1.13	0.86	1.13	1.13
k	الأعلى	0.25	0.30	0.39	0.30	0.39	0.55	0.39	0.55	0.39	0.55	0.55
k	دقيقة	0.20	0.26	0.35	0.26	0.35	0.51	0.35	0.51	0.35	0.51	0.51
L	الأعلى	1.50	1.50	1.50	2.00	2.00	2.00	4.00	4.00	4.00	4.00	4.00
L	دقيقة	0.50	0.50	0.50	0.75	0.75	0.75	1.00	1.00	1.00	1.00	1.25
